Mi az SC csatlakozó? Típusok, felhasználások és hogyan válasszuk ki a megfelelőt

Az SC-csatlakozó egy 2,5 mm-es kerámia (cirkónium-oxid) érvéghüvely köré épült, négyzet alakú-testű, tolható-száloptikai csatlakozó. Az voltaz NTT (Nippon Telegraph and Telephone) fejlesztette ki az 1980-as évek közepéna korábbi menetes csatlakozókhoz, például az FC-hez képest javult, és gyorsan a világ egyik legszélesebb körben alkalmazott szimplex szálas csatlakozójává vált. Az SC szabvány szerintTIA-604-3 (FOCIS-3)és megfelel az IEC 61754-4 szabványnak.

Ma az SC továbbra is praktikus választás a távközlési elhatárolási pontokban, FTTH-átadásokban, médiakonverterekben és örökölt javítópanelekben - bárhol, ahol a meglévő SC-portokat illeszteni kell, vagy előnyben kell részesíteni a könnyű terepi kezelést. Ha a portsűrűség a prioritás, és a berendezés SFP-stílusú interfészt használ, annál kisebbLC csatlakozóáltalában a legjobban illeszkedik. Ez az útmutató ismerteti az SC-csatlakozók felépítését, típusait, a valós-alkalmazásokat, az LC-vel való összehasonlítást, valamint a lépésenkénti kiválasztási keretrendszert.

Az SC csatlakozó felépítése és működése

Az SC-csatlakozó egy bepattintható-behúzó-mechanizmuson keresztül illeszkedik: kattanásig nyomja a dugót az adapterbe, majd egyenesen visszahúzza a leválasztáshoz. Nincs csavarás vagy befűzés, ami egy-egykezes műveletet egyszerűvé - jelentős előnyt jelent a régebbiekhez képestFC csatlakozóésST csatlakozó, mindkettő forgó csatolást igényel.

A dugó belsejében egy rugós{0}}2,5 mm-es cirkónium-oxid érvéghüvely tartja és igazítja a csupasz szálat. Amikor két SC-dugó illeszkedik egy osztott-hüvelyes adapterben, a hüvelyek rugóerő hatására egymáshoz préselnek, így fizikai érintkezési (PC) interfészt alkotnak, minimalizálva a légrést, és csökkentve mind a behelyezési veszteséget, mind a visszaverődést. A jól elkészített SC-csatlakozók jellemzően páronként 0,25 dB alatti behelyezési veszteséget érnek el. Ha mélyebben meg szeretné tekinteni, hogy ezek az optikai paraméterek hogyan befolyásolják a kapcsolat teljesítményét, tekintse meg a következő útmutatónkatbeillesztési veszteség vs. visszatérési veszteség.

Az SC-csatlakozók szimplex (egyszálas-szál) és duplex (két-szálas) konfigurációkban állnak rendelkezésre. A duplex összeállításban két szimplex dugót egy kapocs köt össze, így egységként behelyezhetők és eltávolíthatók -, amelyek hasznosak a kétirányú kapcsolatokhoz, ahol külön adó- és vevőszálra van szükség.

SC csatlakozók típusai

SC csatlakozó vásárlásakor illfiber patch zsinór, akkor három fő osztályozási dimenzióval találkozhat: polírozás típusa, szálmódja és konfigurációja. Bármelyik tévedése a jel leromlását vagy a végfelület fizikai károsodását okozhatja.

SC/UPC vs. SC/APC: lengyel típus

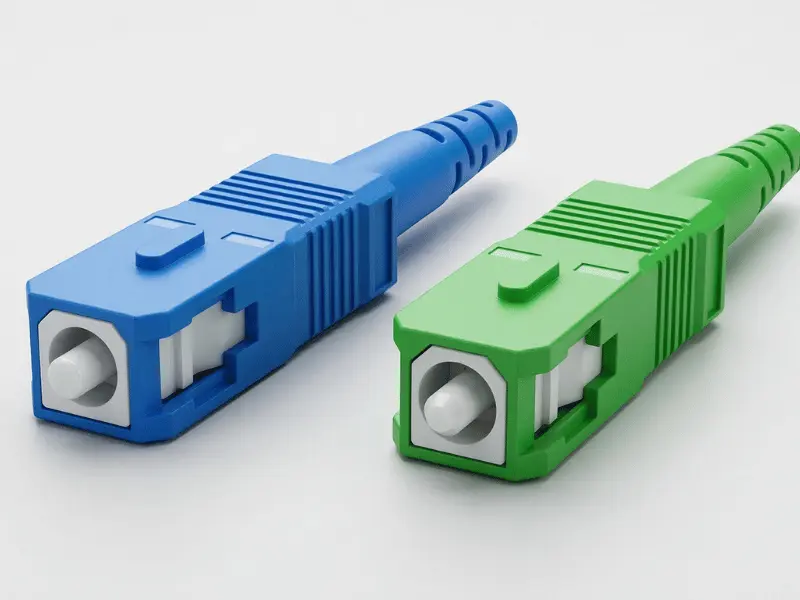

Ez a legkritikusabb megkülönböztetés. Az SC/UPC (Ultra Physical Contact) enyhén ívelt, lapos,{1}}polírozott felülettel rendelkezik, és jellemzően kék csatlakozótesttel azonosítható az egymódusú módhoz, vagy bézs/akva a többmódusúhoz. Az SC/APC (Angled Physical Contact) 8- fokos szögben dőlt felülettel rendelkezik, és zöld csatlakozótestet használ. A ferde fényezés eltereli a visszavert fényt a szálmagról, ami lényegesen nagyobb visszatérési veszteséget okoz -, ezért az APC-t részesítik előnyben a visszaverődésre érzékeny rendszerekben, mint pl.FTTH/GPON hálózatok, CATV RF overlay és analóg videokapcsolatok. Részletes összehasonlításért lásd a miSC/APC optikai kábelvezető.

Az APC-t és a UPC-t soha nem szabad párosítani egymással. AFiber Optic Association (FOA)figyelmeztet arra, hogy a szögletes végfelület és a lapos végfelület összekapcsolása légrést hoz létre, amely növeli a beillesztési veszteséget, növeli a visszaverődést, és tartósan megkarcolhatja mindkét érvéghüvelyt. A polírozás típusát mindig pontosan igazítsa a port specifikációjának megfelelő - színkódolás segít, de a berendezés adatlapjának ellenőrzése a legbiztonságosabb gyakorlat.

Singlemode vs. Multimode

Az SC csatlakozók mindkettővel működnekegymódusú száléstöbbmódusú szál. Az egymódusú SC csatlakozók (jellemzően sárga kabát, OS2) szabványosak a távközlésben, a külső üzemekben és a távolsági összeköttetésekben. A többmódusú SC-csatlakozók (narancssárga OM1/OM2, aqua OM3/OM4 vagy lime zöld OM5) megjelennek a vállalati LAN-okban és az adatközpontokban, rövid -elérési idejű -, bár az új, többmódusú buildekben az LC a sűrűség előnyei miatt nagyrészt átvette a helyét.

Simplex vs. Duplex

Egy szimplex SC-csatlakozó egy szálvezetéket hordoz. Gyakori a PON átadásoknál és az egy-szálú kétirányú (BiDi) linkeknél, ahol a hullámhossz{2}}osztásos multiplexelés mindkét irányt kezeli egy szálon. A duplex SC-szerelvény két szálat párosít a hagyományos kétirányú Ethernet-stílusú kapcsolatokhoz, ahol külön adó- és vevőszálra van szükség.

Patch Cord vs Pigtail vs Field-Telepíthető

Az optikai specifikációkon túl az SC-csatlakozók különböző termékformákban kaphatók. Apatch zsinóregy gyári-végződésű kábel mindkét végén csatlakozóval, készen áll a plug-and-play használatra. Acopfaz egyik végén csatlakozóval, a másikon pedig csupasz szálvéggel rendelkezik, amelyet a fővezetékek fúziós illesztésére terveztek. Amező-telepíthető (gyors) csatlakozóelő{0}}polírozott érvéghüvelyt használ mechanikus toldással, amely lehetővé teszi a technikusok számára, hogy a helyszínen epoxi- vagy polírozóberendezés nélkül -végezzék a szálakat - praktikus lehetőség az FTTH-hoz és az építési-bejáratokhoz, ahol a sebesség számít.

SC/APC vs SC/UPC összehasonlítás

Hol használják ma az SC-csatlakozókat

Annak ellenére, hogy az iparág a nagy sűrűségű{0}}környezetekben az LC irányába mozdul el, az SC-csatlakozók több telepítési forgatókönyvben is szilárdan megállják a helyüket. Ha megérti, hogy az egyes forgatókönyvek miért részesítik előnyben az SC-t, akkor elkerülheti a csatlakozóválasztás túl- és alul-meghatározását.

Távközlési elhatárolás és külső üzem.Azon a demarkációs ponton, ahol a szolgáltató üvegszála belép az épületbe, az SC/APC egymódusú csatlakozók a leggyakoribb interfészek közé tartoznak. A távközlési szolgáltatók már korán átvették az SC-t, és az optikai hálózati terminálok (ONT-k), üvegszálas elosztódobozok ésPLC elosztókaz SC alaktényező köré épültek. Ezek LC-re cseréje adapterek, panelek és néha magának a végberendezésnek a cseréjét igényelné -, aminek ritkán van értelme egy meglévő üzem esetében.

FTTH és PON hálózatok.A GPON és az XGS{0}}PON telepítésekben az SC/APC az alapértelmezett csatlakozó az előfizetői oldalon sok régióban. A szögletes polírozás biztosítja azt a nagy visszatérési veszteséget, amelyre a passzív optikai hálózati berendezéseknek szüksége van ahhoz, hogy megfelelően működjenek a megosztott osztófákon. E hálózatok kiépítésével kapcsolatos útmutatásért tekintse meg a mi oldalunkatFTTH hálózattervezési útmutató.

Médiakonverterek és multiplexerek.Sok réz---szálas médiakonverter, különösen azok, amelyeket vállalati és ipari használatra terveztek

alkalmazásokhoz SC portokkal szállítjuk. Ugyanez igaz bizonyos CWDM/DWDM multiplexer modulokra is. Ha a berendezés portja SC, a javítókábelnek SC-nek kell lennie -, nincs előnye az LC-re való átalakításnak az eszköz előtt.

Régi vállalati javítópanelek.Az 1990-es években és a 2000-es évek elején kábelezett irodák és egyetemek gyakran megvannakszáloptikai adapterteljes egészében SC adapterekkel feltöltött panelek. Ezeknek az üzemeknek a karbantartása vagy bővítése során általában az SC-nél való maradás a legköltséghatékonyabb megoldás, hacsak nem tervezik a teljes panelcserét.

Vizsgáló és mérőberendezések.Számos optikai teljesítménymérő, fényforrás és OTDR SC vagy univerzális 2,5 mm-es adaptert használ referenciaportként. Ez azt jelenti, hogy az SC-teszt jumperek továbbra is a legtöbb száltechnikai eszközkészlet szabványos elemei.

SC és LC csatlakozók összehasonlítása

Az összehasonlítás nem arról szól, hogy melyik csatlakozó a "jobb" absztrakt módon. Arról van szó, hogy melyik illik a berendezés interfészéhez, a sűrűségigényéhez és a telepített bázishoz. Az LC specifikációinak részletesebb megismeréséhez tekintse meg a mi oldalunkatLC szálas csatlakozó útmutató.

Hogyan válasszuk ki a megfelelő SC-csatlakozót: Lépésenkénti ellenőrzőlista

Rendelés előtt erősítse meg ezt az öt paramétert. Bármelyik hiánya a vásárlási hibák leggyakoribb forrása.

1 - lépés Határozza meg a portcsatlakozó típusát.Ellenőrizze a berendezést vagy a panelt. Ha a port fogadja az SC-t, használja az SC-t. Ha elfogadja az LC-t, ne rendelje meg az SC-t, remélve, hogy adaptálni tudja - hibrid adapterek léteznek, de veszteség- és hibapontokat adnak hozzá.

2 -. lépés Erősítse meg a polírozás típusát.A port APC vagy UPC feliratú? Nézd meg az adapter színét: a zöld szinte mindig APC-t jelent; a kék UPC-t jelent. Ha a berendezés dokumentációja előírja az APC-t, akkor SC/APC-t kell használnia. A fényezési típusok keverése a legkárosabb hiba, amit a szálas csatlakozókkal elkövethet.

Lépés 3 - Egyezzen meg a száloptikai móddal.Az egymódusú berendezésekhez egymódusú SC-csatlakozók és egymódusú szálak szükségesek. A többmódusú berendezésekhez többmódusú SC-csatlakozók szükségesek. Az egymódusú csatlakozók többmódusú szálhoz való kereszt-csatlakozása (vagy fordítva) súlyos veszteséget vagy nem{3}}működő kapcsolatot okoz.

Lépés 4 - Válasszon szimplex vagy duplex.Ha a hivatkozás egy szálat használ (a PON vagy BiDi alkalmazásokban gyakori), használjon szimplexet. Ha a kapcsolatnak külön adó- és vételi szálra van szüksége, használjon duplexet.

Lépés 5 - Vegye figyelembe a sűrűséget és a jövőbeni növekedést.Ha több tucat porttal rendelkező új állványt vagy panelt kábelez, értékelje, hogy az SC-nek van-e még értelme, vagy az LC-re való átállás helyet takarít meg, és leegyszerűsíti a jövőbeni bővítést. Egyetlen médiakonverter vagy demarc átadás esetén ez a kérdés ritkán érvényes.

Gyors-referencia: forgatókönyv-to-csatlakozási útmutató

Gyakori hibák, amelyeket el kell kerülni

Az APC párosítása a UPC-vel.Ez a legpusztítóbb hiba. Mivel az APC érvéghüvely 8 fokos szögben van megdöntve, és az UPC érvéghüvely lapos, összekényszerítve pontérintkezőt hoz létre a teljes-arcú érintkezés helyett. Az eredmény nagy beillesztési veszteség, gyenge visszatérési veszteség és mindkét végfelület esetleges tartós karcolódása.

A párosítás előtti ellenőrzés és tisztítás kihagyása.SzerintFluke Networks, a vég-felület szennyeződése az üvegszálas hálózat meghibásodásának fő oka. A mikroszkopikus por, olajok és törmelék túlzott behelyezési veszteséget és visszaverődést okoznak. Ami még rosszabb, ha egy piszkos csatlakozóval összenyomja a részecskéket az üvegben, ami maradandó károsodást okozhat. A bevett gyakorlat az, hogy minden csatlakozás előtt megvizsgálnak minden végfelületet szálas távcsővel, és szöszmentes törlőkendővel vagy egy-kattintásos tisztítószerrel tisztítanak meg minden csatlakozás előtt -, beleértve a vadonatúj gyári-patch kábeleket is.

Összekeverik a szimplex és a duplex.A szimplex patch kábel nem helyettesítheti a duplex kapcsolatot, amely külön adási és vételi útvonalat igényel. Rendelés előtt mindig ellenőrizze a link topológiát.

Figyelmen kívül hagyja az üvegszálas üzemmód eltérését.Az egymódusú SC-csatlakozó többmódusú szálba való csatlakoztatása (vagy fordítva) vagy teljesen meghibásodik, vagy elfogadhatatlan veszteséget okoz. A köpeny színe hasznos útmutató - sárga az egymódusú OS2-hez, narancssárga az OM1/OM2-hez, aqua az OM3/OM-hoz{6}}, de mindig ellenőrizze, hogy megfelel-e a kábel és a berendezés specifikációi.

GYIK

Az SC csatlakozó elavult?

Nem. Az LC megelőzte az SC-t a nagy-sűrűségű elektronikai és adatközponti környezetekben, de az SC-t továbbra is széles körben alkalmazzák a távközlési demarkációban, az FTTH-ban, a CATV-ben, a médiakonverterekben és az üvegszálas üzemekben világszerte. Magát a csatlakozót továbbra is minden nagyobb gyártó gyártja, szabványosítja és támogatja.

Az SC jobb, mint az LC?

Egyik sem jobb általánosan. Az SC nagyobb, könnyebben kezelhető a terepen, és beépült a távközlési és FTTH infrastruktúrába. Az LC körülbelül fele akkora, nagyobb portsűrűséget tesz lehetővé, és az SFP és SFP+ adó-vevők szabványos interfésze. A megfelelő választás a berendezés portjától és a hálózat tervezési követelményeitől függ. A miénkszáloptikai csatlakozó típusok útmutatójatovábbi csatlakozó opciókat takar.

Csatlakozhatom az SC/APC-t az SC/UPC-hez?

Nem kellene. Az APC és UPC végfelületek geometriája eltérő, és fizikailag nem kompatibilisek. A köztük lévő kapcsolat erőltetése rontja a jel minőségét, és a érvéghüvelyek maradandó károsodását kockáztatja.

Az SC csatlakozókat egymódusú vagy többmódusú üzemmódhoz használják?

Mindkét. Az SC csatlakozókat egymódusú (OS2) és többmódusú (OM1-OM5) alkalmazásokhoz gyártják. A megfelelő verziónak meg kell egyeznie a szál típusával és a berendezés interfészével.

Mit jelent az "SC"?

A rövidítést leggyakrabban "előfizetői csatlakozó" vagy "standard csatlakozó" néven bővítik. Egyes iparági hivatkozások „négyzet alakú csatlakozóként” is értelmezik, ami tükrözi téglalap alakú házformáját. A csatlakozót az NTT fejlesztette ki az 1980-as években.

Hol találok SC csatlakozó termékeket?

Lehet böngészniSC csatlakozóopciók, beleértve az SC/UPC-t és az SC/APC-t különféle konfigurációkban, termékoldalunkon. A komplett patch zsinór szerelvényekért látogassa meg oldalunkatszáloptikai patch kábelszakasz.

Összegzés

Az SC-csatlakozó egy bevált, szabványos-támogatott száloptikai interfész push-pull-kialakítással, 2,5 mm-es cirkónium-oxid érvéghüvellyel, és több évtizedes telepítéssel a távközlési, FTTH- és vállalati hálózatokon. Ez továbbra is a megfelelő választás, ha a meglévő SC-infrastruktúrát illeszti össze, egy távközlési demarkációs ponton dolgozik, vagy olyan forgatókönyveket alkalmaz, ahol a terepi kezelés egyszerűsége fontosabb, mint a portsűrűség. Az SFP-alapú kapcsolókra és adó-vevőkre összpontosító új, nagy{5}sűrűségű építmények esetében az LC általában az intelligensebb út.

Mielőtt bármilyen SC patch kábelt, pigtail-t vagy csatlakozót vásárolna, ellenőrizze a következő négy paramétert: port típusa (SC vs. LC vs. egyéb), polírozás típusa (APC vs. UPC), szálas mód (egymódusú vs. többmódusú) és kapcsolatkonfiguráció (szimplex vs. duplex). Ha mind a négy megfelel az Ön berendezésének és hálózatának, akkor jó úton jár. Ha további információra van szüksége az üvegszálas infrastruktúráról, keresse fel oldalunkatoptikai kábel telepítési útmutatóvagy böngésszen a teljes kínálatbanszáloptikai csatlakozókelérhető a DIMI Fiber-től.
